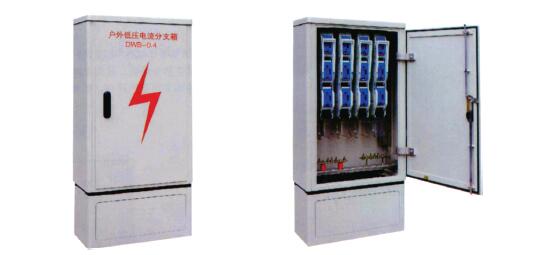

DWB低壓電纜分接箱

　　DWB系列低壓電纜分接箱用于交流50Hz、額定電壓380V的電力配電系統中，作為動力、照明及配電設備的電源分配、控制之用。

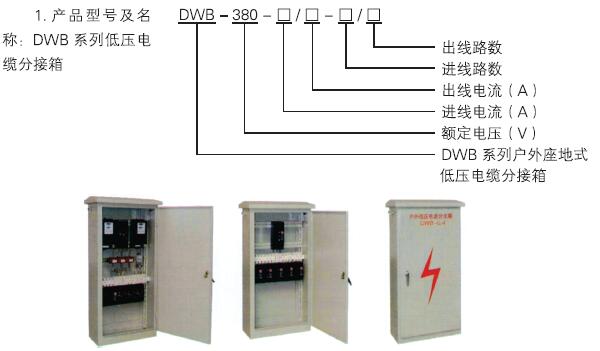

型號說明

產品特點

1. 結構緊湊、體積小; 　　2. 良好的自然通風系統; 　　3. 照明用電中，可實現單極分斷; 　　4. 保護等級高。 　　5. 外殼不銹鋼。

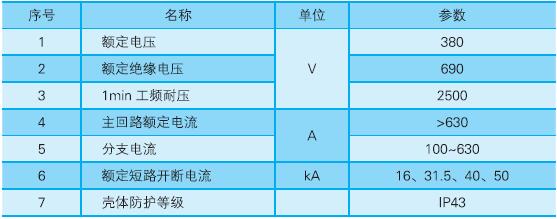

主要技術參數

概述

　　DWB-0.4型戶外低壓電纜分接箱是根據帶點部門的需求而設計開發的，該分接箱主要適用于戶外新建的住宅小區、園林、綠化等由全電纜供電的用電單位的電源接入。進出線均采用開關，電流等級為200A、400A、630A;箱體造型新穎美觀，使用壽命長，阻燃絕緣安全性能好。目前該系列產品已被供電部門廣泛采用。

特點

　　1. 箱體采用新穎的SMC材料能抵抗各種環境與氣候條件的影響和化學侵蝕，使用壽命在30年以上。

　　2. 箱體采用組合式設計，以高性能密封件，整個箱體具備較高的密封性能，能有效防雨、防塵、防蟲害。保護性能達到GB4208-IP65要求。

　　3. 箱體有內外氣流通道及調節箱體內部的空氣溫度，防水凝結功能。

　　4. 箱體采用三點式門鎖，鎖芯分為A、B、C、D四種特別加工，安全可靠，能滿足不同客戶的需求。

　　5. 箱體尺寸合理，內部空間寬敞，雙面箱體安裝維修便捷。

　　技術指標

　　1. 防護等級：GB420-IP65

　　2. 阻燃性：FV0級

　　3. 絕緣電阻：2Ⅹ104Ω500V(DC)

　　4. 環境溫度：-40℃～+60℃

　　5. 負荷值：表面>980N較鏈>200N

　　6. 相對濕度：<95%(+40℃時)

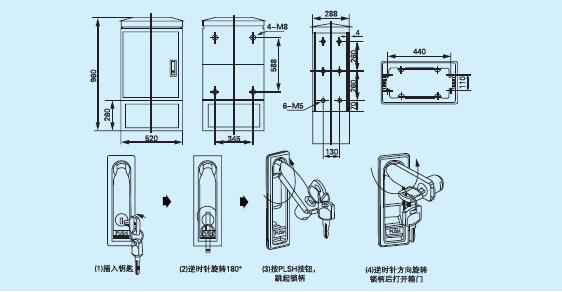

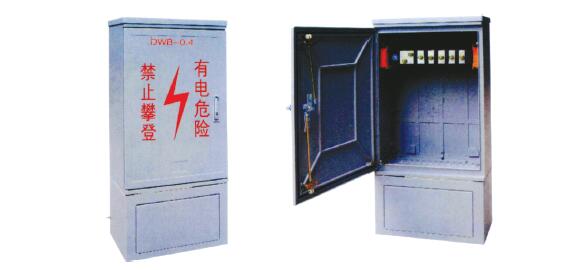

箱體示意圖

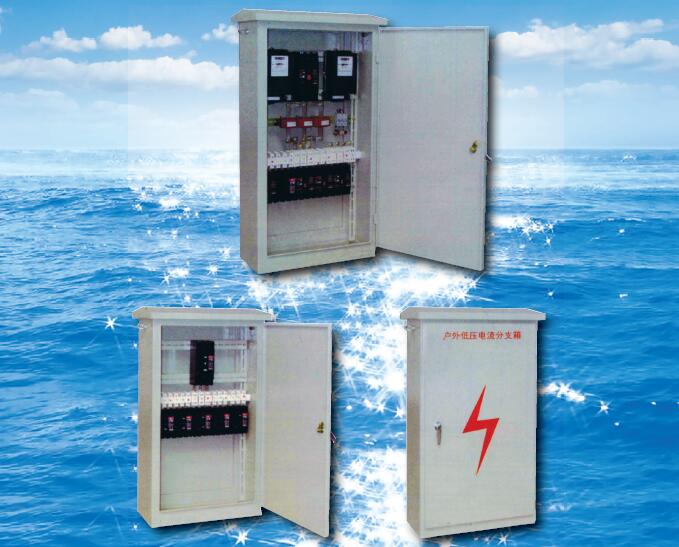

概述

　　DWB電纜分接箱體是由不飽和聚脂玻璃纖維增強膜塑料(SMC)制成，與以往采用的不銹鋼金屬殼體相比是新型的真正的全絕緣，且大大減少了被偷盜的可能。箱體防護等級為IP34以不生成水氣凝結，保護箱內部件的安全使用。進出線均采用空氣開關。防輔性能強

特點

　　1. 箱體采用新型SMC材料能抵御各種環境與氣候條件的影響，化學侵蝕，使用壽命在30年以上。

　　2. 箱體有內外氣流通道，能調節箱體內部的空氣壓力，防水氣凝結功能。

　　3. 箱體采用組合式設計，以高性能密封件，整個箱體具備較高的密封性能，能有效防雨、防塵、防蟲害。保證能達到GB4205-IP65要求。

　　4. 箱體采用三點式門鎖，鎖芯分為A、B、C、D四種特別加工，安全可靠，能滿足不同客戶需要。

　　5. 箱體尺寸合理，內部空間寬敞，安裝維修便捷。

　　技術指標：

　　1. 防護等級：GB5208-IP65

　　2. 阻燃性：FV0級

　　3. 絕緣電阻：2 104Ω500V(DC)

　　4. 環境溫度：-40℃～+60℃

　　5. 負荷值：表面>980N較鏈>200N

　　6. 相對濕度：<95%(+40℃時)

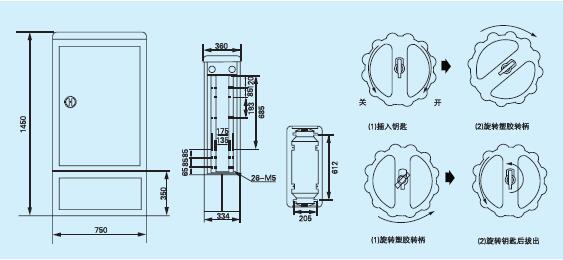

箱體示意圖

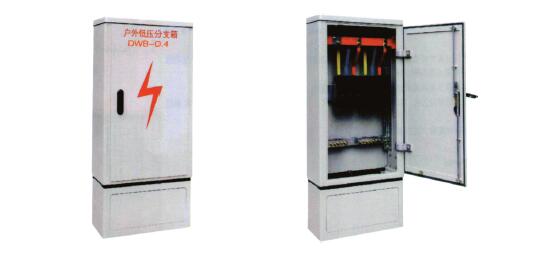

概述

　　DWB電纜分接箱安裝是根據選用電纜的外徑，底板有敲落孔，打通不同孔徑的孔眼，前后門均有凹凸框楞，并有橡皮密封條，保證了箱體的密封性，箱體頂部四周有一排曲折的排氣道，保證;箱內空氣的流動。進出線均采用條形熔斷器開關。

特點

　　1. 箱體采用新型不飽和聚脂玻璃纖維增強膜塑料SMC經高溫模式成型，能抵抗各種環境與氣候條件的影響和化學侵蝕，使用壽命在30年以上。

　　2. 箱體采用組合式設計，以高性能密封件，整個箱體具備較高的密封性能，能有效防雨、防塵、防蟲害。保護性能達到GB4208-IP53要求。

　　3. 箱體采用三點式門鎖，安全可靠，能滿足不同客戶的需要。

　　4. 箱體尺寸合理，內部空間寬敞，雙箱體安裝維修便捷。

　　5. 箱體為落地、掛壁安裝。

　　技術指標：

　　1.防護等級：GB4208-IP65

　　2.阻燃性：FV0級

　　3.絕緣電阻：2 104Ω500V(DC)

　　4.環境溫度：-40℃～+60℃

　　5.負荷值：表面>980N>200N

　　6.相對濕度：<95%(+40℃時)

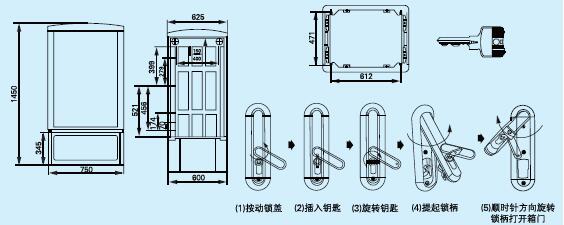

箱體示意圖
